钢质同步带轮为什么要发黑处理？
之前有客户致电安耐公司询问钢质同比带轮是怎么加工处理的，讲到同步带轮发黑处理的时候客户又不明白是怎么一回事了，那么小编就给大家科普一下钢质同步带轮为什么要发黑处理？发黑处理的步骤又有哪些？
发黑是金属热处理的一种常用手段，原理是使金属表面产生一层氧化膜，以隔绝空气，达到防锈目的。钢制件的表面发黑处理，也有被称之为发蓝的。发蓝处理是一种化学表面处理,其主要作用是在工件表面形成一层致密的氧化膜,防止工件腐蚀上锈,提高工件的耐磨性,它只是一种表面处理,不会对内部组织产生任何的影响,它不是热处理,和淬火有根本的区别。

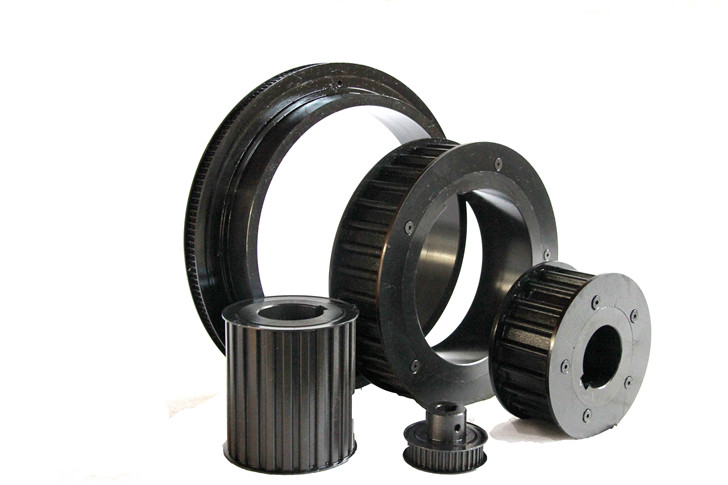

钢质同步带轮发黑处理工艺，主要由以下工艺步骤完成：
1)清洗；
2)脱脂：工件必须完全浸入脱脂液中；脱脂液浓度ph值12-14，处理时间10-30min，每过3-5分钟上下抖动几次，药液浓度低于ph12时补充脱脂粉；
3)水洗；
4)酸洗：酸洗液浓度ph值2-4，处理时间5-10min；
5)水洗；
6)发黑：池液浓度ph值2.5-3.5，处理时间10-12min；
7)水洗；
8)吹干；
9)上油。
知识普及到这里，欢迎新老客户致电安耐公司进行同步带和同步带轮的选购定制，安耐热线：0531-87964299
鲁公网安备 37010502001340号
扫一扫进入手机网站
企业客服微信
