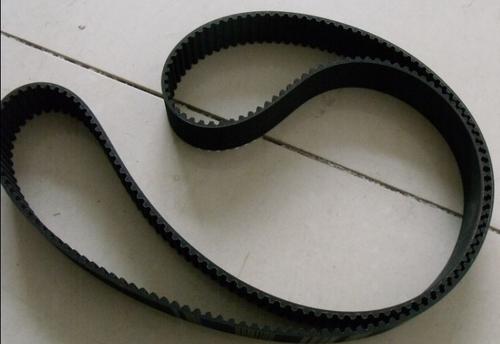

三元乙丙橡胶同步带

三元乙丙橡胶 主链由化学性稳定的饱和烃组成，仅在侧链中含不饱和双键，故基本上属于种饱和型橡胶。 由于分子结构内无极性取代基， 分子间内聚能低， 故分子链可在较宽的温度范围内保持柔顺性。乙丙橡胶的化学结构使其硫化制品具有独特的性能。

1、 低密度高填充性：三元乙丙橡胶是一种密度较低的橡胶，其密度为 0．8 7 。加之可大量充油和加入填充剂， 因而可降低橡胶制品的成本， 弥补了三元乙丙橡胶生胶价格高的缺点，并且对高门尼值的三元乙丙橡胶来说，高填充后物理机械性能降低幅度不大。

2、 耐老化性：乙丙橡胶有优异的耐天候、耐臭氧、耐热、耐酸碱、耐水蒸汽、颜色稳定性、电性能、 充油性及常温流动性。 三元乙丙橡胶制品在 1 20 ℃下可长期使用， 在 1 50～200 摄氏度下可短暂或间歇使用。加入适宜防老剂可提高其使用温度。用过氧化物交联的三元乙丙橡胶可在更苛刻的条件下使用。三元乙丙橡胶在臭氧浓度 50×10的负8次方，拉伸 30％ ，可达 1 50 h以上不龟裂。

3 、耐腐蚀性： 由于乙丙橡胶缺乏极性，不饱和度低， 因而对各种极性化学品如醇、酸、碱、氧化剂、 制冷剂、 洗涤剂、 动植物油、 酮和脂等均有较好的抗耐性； 但在脂属和芳属溶剂 ( 如汽油、 苯等及矿物油中稳定性较差。 在浓酸长期作用下性能也要下降。 在 ISO／ TR7620中汇集了近 400 种具有腐蚀性的气态和液态化学品对各种橡胶性能作用的资料。 刘乙丙橡胶作用程度为 1 级的化学品有 80 多种，在此不一～ 列举。

4 、耐水蒸气：乙丙橡胶有优异的耐水蒸气性能并优于其耐热性。 在 230℃ 过热蒸汽中， 近 100 h 后外观无变化。而氟橡胶、硅橡胶、氟硅橡胶、丁基橡胶、丁腈橡胶、天然橡胶在同样条件下，经历较短时间外观发生明显劣化现象。

5、 耐过热水性能：三元乙丙橡胶耐过热水性能亦较好， 但与所用硫化系统密切相关。 以二硫代二吗啡啉、 TMTD为硫化系统的乙丙橡胶，在 1 2 5 ℃过热水中浸泡 1 5 个月后，力学性能变化甚小，体积膨胀率仅 0．3％ 。

6 、电性能：三元乙丙橡胶具有优异的电绝缘性能和耐电晕性，电性能优于或接近丁苯橡胶、氯磺化聚乙烯、聚乙烯和交联聚乙烯。

7、 弹性： 三元乙丙橡胶分子结构中无极性取代基， 分子内聚能低， 分子链可在较宽范围内保持柔顺性，仅次于天然橡胶和顺丁橡胶，并在低温下仍能保持。

8、 黏接性：三元乙丙橡胶由于分子结构中缺少活性基团，内聚能低， 加上胶料易于喷霜， 自黏性和互黏性很差

香港宝典最新版开奖结果是一家集开发研究、生产加工、销售于一体的专业工业皮带供应商，主要产品有同步带、同步齿形带、尼龙片基带、多楔带、纺织锭带、PVC输送带、窄V带、同步带轮以及各种特殊规格工业皮带。公司结合多年的工业皮带生产和服务经验，与国内相关生产厂家密切合作，协作开发出众多系列的特种工业皮带，产品广泛应用于机械、纺织、印刷、木工、陶瓷、食品、电子、物流、钢铁等生产和服务领域，并出口到越南、新加坡、缅甸等国家，得到客户一致好评。
